[라이노7]FBX Export Options

라이노 NURBS 모델링에서 FBX등의 Mesh 데이터로 변환할때 상세 옵션 설정에 대한 설명입니다.



https://docs.mcneel.com/rhino/7/help/ko-kr/index.htm#fileio/motionbuilder_fbx_import_export.htm?Highlight=fbx

Rhinoceros 도움말

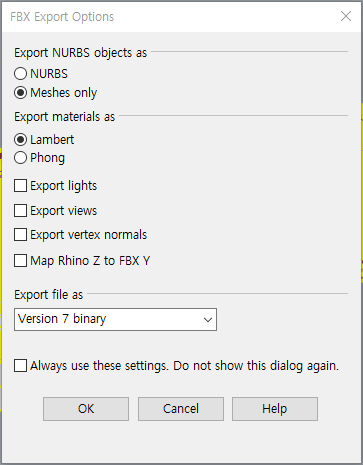

Export NURBS objects as (넙스 개체를 다음과 같이 내보내기)

NURBS (넙스)

Meshes only (메쉬만)

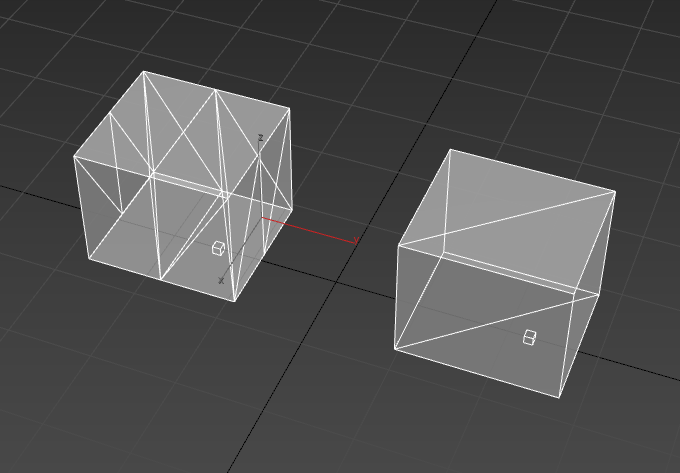

라이노에서 기본 박스를 만든 다음에

왼쪽 Nurbs(이하 넙스)로 Export, 오른쪽 Mesh로(이하 메쉬) Export 한 것을 맥스에서 Merge file 한 것입니다.

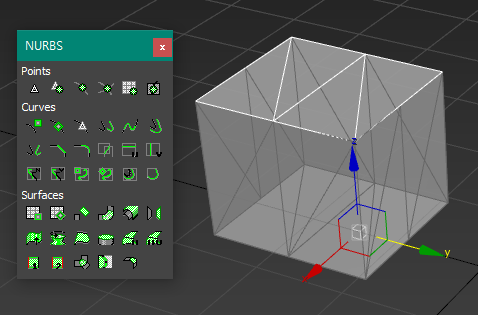

넙스로 추출한 박스의 경우 선택 하면 맥스에서 넙스 편집 툴이 모여있는 창이 함께 뜹니다.

메쉬로 추출한 박스의 경우에는 우리가 3Ds MAX에서 기본적으로 편집할 때 쓰는 Editable Poly로 적용되어 있습니다.







Export materials as (재질을 다음으로 추출)

Lambert (램버트)

Phong (퐁)



Lambert 재질을 확인 할 수 있는 링크<하단>

https://threejs.org/docs/#api/en/materials/MeshLambertMaterial

three.js docs



퐁 재질은 맥스에서 사용하는 기본 Phong 재질을 말하고, 램버트 메테리얼의 경우는 위의 링크를 참조하면 쉽게 확인 할 수 있습니다.





Export Light (조명 추출)

Export views (카메라 추출)

Export vertex normals (정점 법선 추출)

Map Rhino Z to FBX Y (라이노의 Z축을 FBX의 Y축으로 변경)



Export file as (파일 내보내기 유형)

Version 7 binary

Version 7 ascii

Version 6 binary

Version 6 ascii (버전 종류)



Always use these settings. Do not show this dialog again. (언제나 이 설정을 사용합니다. 이 대화상자를 다시 표지하지 않습니다.)







http://docs.mcneel.com/rhino/5/help/en-us/popup_moreinformation/polygon_mesh_detailed_options.htm

Polygon mesh detailed options | Rhino 3-D modeling

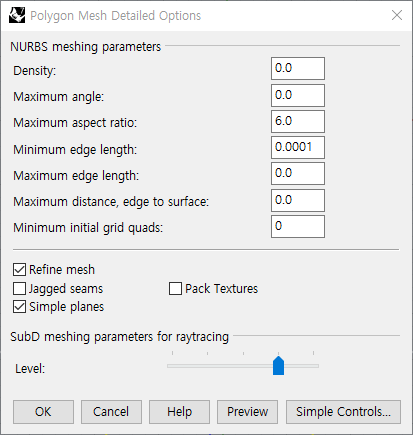

Polygon Mesh Detailed Options 의 매뉴얼 번역본 입니다.



NURBS meshing parameters



Density (밀도) : 폴리곤 모서리가 원래 표면에 얼마나 가까운지 제어하기 위해 공식을 사용한다. 0과 1 사이의 값. 값이 클수록 폴리곤 카운트가 높은 메쉬가 발생한다.



Maximum angle (최대 각도) : 인접 메쉬 정점에서 입력 표면 정규 사이의 최대 허용 각도를 설정한다. 표면 정규 사이의 각도가 이 설정보다 크면 망사를 더욱 정교하게(정점을 더 많이 삽입)하고 망사를 더 촘촘하게 만든다. 정점 두 개가 단일 면 가장자리의 반대쪽 끝에 있으면 이웃이다.

Maximum angle setting은 객체의 크기에 상관없이 동일한 방식으로 동일한 모양의 객체의 meshing에 영향을 미친다. 그것은 곡률이 높고 평평한 부위에서 밀도가 낮은 부위에서 메쉬 밀도를 더 높게 만드는 경향이 있을 것이다.



Maximum aspect ratio (최대 가로세로 비율) : 표면은 처음에는 일반 쿼드랑글 메시로 테셀링한 후 그 메쉬를 다듬는다. 초기의 4중 망사는 평균적으로 쿼드의 최대 가로 세로 비율이 최대 가로 세로 비율보다 작거나 같도록 구성된다.

값이 작을수록 메싱이 느리고 폴리곤 카운트가 높아지며, 정삼각형의 폴리곤이 더 많다. 이것은 최소 초기 그리드 쿼드에서 쿼드의 최대 가로 세로 비율이다. 최대 가로 세로 비율을 0으로 설정하면 옵션이 해제된다. 0은 제한이 없다는 뜻이다.

이 옵션의 기본값은 0이며 제안 범위는 0이 아닐 경우 1 ~ 100이다.

이 설정은 독립 척도 입니다.

적용

길고 마른 물체를 음영 처리하려면 이 값에 0.0을 사용하십시오. 이것은 무한한 비율을 허용한다. 다른 파라미터로 메쉬의 부드러움을 제어한다.



Minimum edge length (최소 모서리 길이) : 어떤 가장자리가 최소 가장자리 길이보다 짧으면 메쉬 면이 더 이상 분할되지 않는다. 이것은 또한, 대략, 최소 초기 그리드 쿼드에 있는 쿼드의 최소 에지 길이이기도 하다.

이 옵션의 기본값은 0.0001 단위이며 사용 가능한 범위는 모델의 크기에 따라 달라진다. 값이 클수록 매싱 속도가 빨라지고 정확도가 떨어지며 폴리곤 카운트가 낮아진다. 이 값을 0으로 설정하면 최소 에지 길이 옵션이 해제된다.

이 옵션은 규모에 따라 다르다.

값은 항상 현재 단위 시스템에 있다.



Maximum edge length (최대 모서리 길이) : 모든 폴리곤 가장자리가 이 값보다 짧을 때까지 폴리곤은 더욱 세분화된다. 이것은 또한 최소 초기 그리드 쿼드에 있는 쿼드의 최대 에지 길이이기도 하다.

값이 작을수록 메싱이 느리고 크기가 더 큰 폴리곤 수가 많아진다. 이 값을 0으로 설정하면 옵션이 해제된다.

기본값은 0이며 사용 가능한 범위는 모델의 크기에 따라 달라진다.

이 옵션은 규모에 따라 다르다.

적용

다각형의 크기가 거의 동일한지 확인하는 데 사용하십시오.



Maximum distance, edge to surface (최대 거리, 가장자리로부터 표면까지의 거리) : 다각형은 폴리곤 가장자리 중간점에서 NURBS 표면까지의 거리가 이 값보다 작을 때까지 분할된다. 또한 이 거리는 최소 초기 그리드 쿼드에서 폴리곤 가장자리 중간점에서 NURBS 표면까지의 대략적인 최대 거리이기도 하다.

값이 작을수록 메싱이 느리고, 메쉬가 정확하며, 폴리곤 카운트가 높아진다. 이 값을 0으로 설정하면 옵션이 해제된다.

기본값은 0이며 사용 가능한 범위는 모델의 크기에 따라 달라진다.

적용

일반 폴리곤 메시 공차 설정으로 사용하십시오.



Minimum initial grid quads (최소 초기 그리드 쿼드) : 초기 메쉬 그리드에서 표면당 사분면의 수입니다. 실제로, Rhino는 각 표면에 최소한 이 많은 폴리곤을 사용할 것이다.

값이 클수록 더 느린 메싱, 더 정확한 메쉬, 더 고르게 분포된 폴리곤 카운트가 높아진다. 이 값을 0으로 설정하면 옵션이 해제된다.

기본값은 16이다. 제안된 범위는 0에서 10000까지입니다.

이 옵션은 독립적이다.

적용

매우 미묘한 디테일을 가진 표면이 충분히 높은 폴리곤 카운트로 매칭되도록 하기 위해 사용한다.





Refine mesh : 메쉬는 폴리곤 모서리를 따라 있는 표면 정규 사이의 각도가 이 값보다 작을 때까지 정제된다. 기본값은 20도, 제안 범위는 5~90도 입니다. Maximum angle을 0으로 설정하면 옵션이 꺼진다. 독립적으로 확장하십시오.

정교함이 없으면 메싱 속도가 빨라지고, 정확도가 떨어지며, 폴리곤 카운트가 낮아진다. 또한 이 확인란을 지운다는 것은 트림 모서리로부터 떨어진 개별 표면과 표면 영역이 서로 연결된 가장자리와 균일한 크기의 사각형 모양으로 맞물려 있다는 것을 의미한다.



Jagged seams : 모든 표면은 독립적으로 맞물리며, Rhino는 결합된 표면 가장자리의 가장자리를 서로 연결하지 않는다. 폴리 표면의 각 표면에 대한 메시는 물샐틈없는 메쉬를 형성하기 위해 만날 필요가 없다.

Jagged seams를 점검하지 않으면 방수 메쉬가 생성된다.

이는 렌더된 이미지의 결합 표면 사이에 더 빠른 메싱, 더 낮은 폴리곤 카운트 및 균열을 야기한다.

적용

코뿔소는 당신이 단 하나의 비테두리 표면을 메싱하지 않는 한 방수 사각형 메쉬를 지원하지 않는다. 이 경우 Frequate mesh(망사 다듬기)를 지우고 Jagged seam을 사용하여 사각형 메쉬를 생성하십시오.



Simple planes : 모든 평면 표면은 표면 가장자리를 메싱한 다음 가장자리로 둘러싸인 영역을 삼각형으로 채움으로써 메싱된다.

특히 복잡한 다듬어진 표면의 경우 평면 표면에 더 느린 메싱과 최소 폴리곤 카운트를 발생시킨다.

Simple 평면을 선택하면 평면 표면에 대해 Jagged seams를 제외한 설정이 무시되고 평면 표면은 가능한 한 적은 수의 다각형으로 중첩된다.



Pack Textures : 선택한 폴리서페이스의 메쉬 텍스쳐를 팩한다.



Simple Controls : 다각형 메시 옵션 대화 상자를 여십시오.
