[3ds Max] Snap Working Pivot Tools 정확한 개념과 활용 방법

3ds Max에서 Working Pivot은 오브젝트의 기본 피벗(Pivot)을 직접 수정하지 않고,
임시 기준점과 축을 설정해 작업할 수 있도록 도와주는 기능입니다.

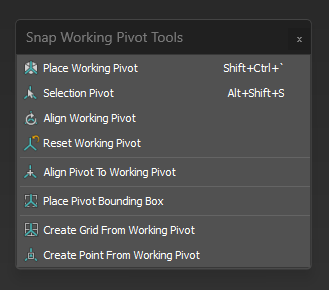

Snap Working Pivot Tools는 이 Working Pivot을 생성·정렬·초기화·활용하기 위한 도구 모음입니다.
이 기능을 활용하면 피벗을 실제로 이동하지 않아도, 정렬·회전·스냅 작업을 훨씬 정확하고 빠르게 처리할 수 있습니다.

---

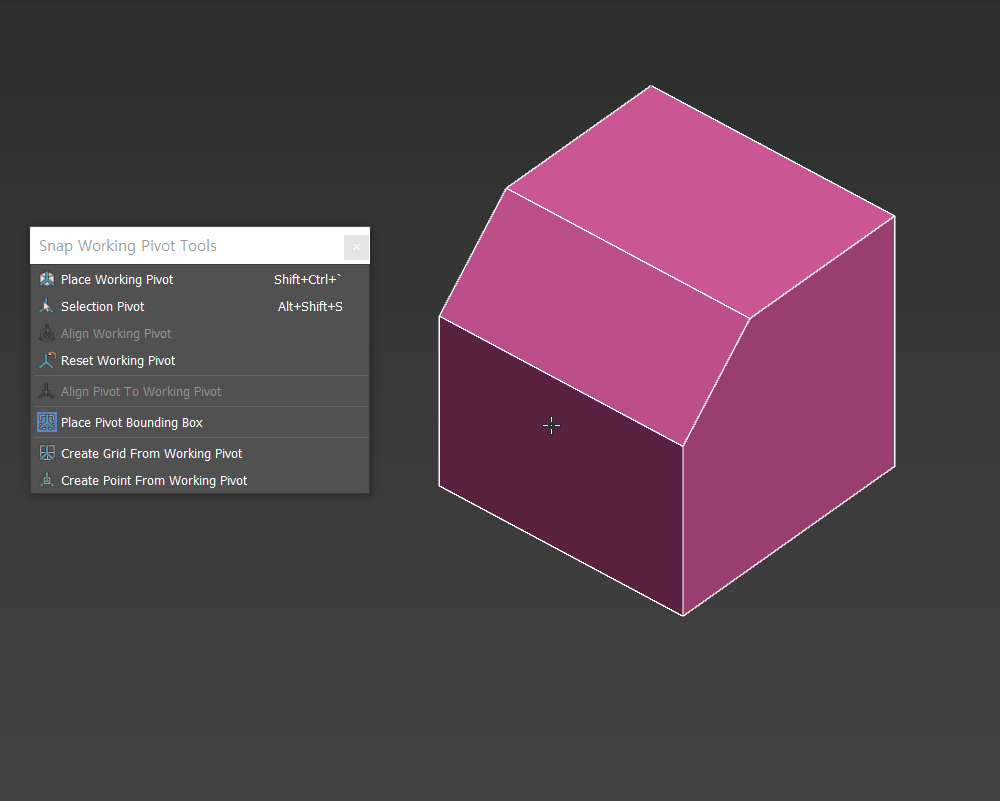

Place Working Pivot

현재 선택된 오브젝트 위에 Working Pivot을 직접 배치하는 기능입니다.
스냅 옵션(Vertex, Edge, Face 등)과 함께 사용하면 특정 지점에 정확하게 기준점을 놓을 수 있습니다.
마우스로 클릭하는 지점에 워킹 피벗을 즉시 배치합니다.

특징


•  오브젝트의 표면(Face), 엣지, 버텍스에 스냅이 걸리며 배치됩니다. 위치뿐만 아니라 클릭한 표면의 노멀(방향)에 맞춰 피벗의 축도 자동으로 정렬됩니다.


활용 예시

• 볼트의 중심을 기준으로 회전 작업
• 기계 부품의 특정 모서리를 기준으로 정렬
• CAD 변환 모델에서 애매한 피벗을 임시로 대체

---

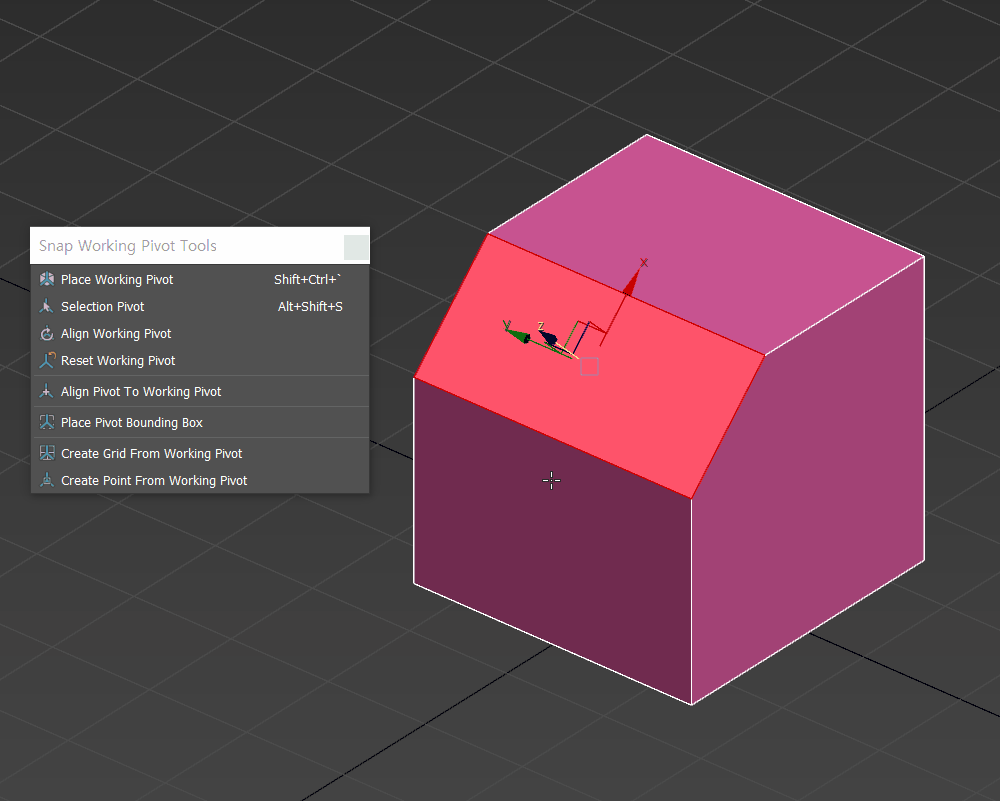

Selection Pivot

선택한 서브 오브젝트(버텍스, 엣지, 폴리곤)의 중심을 기준으로 Working Pivot을 생성합니다.
현재 선택한 서브 오브젝트(선택된 면, 선, 점들)의 중앙으로 워킹 피벗을 즉시 이동시킵니다.

특징


• 여러 개의 폴리곤을 선택하고 이 기능을 누르면, 선택 영역 전체의 평균 중심점에 피벗이 딱 붙습니다.


활용 예시

• 특정 면을 기준으로 회전
• 비대칭 구조에서 부분 정렬 작업

---

Align Working Pivot

Working Pivot을 현재 선택된 오브젝트의 로컬 축 또는 월드 축에 정렬하는 기능입니다.
워킹 피벗의 방향(Rotation)만 특정 표면이나 엣지에 맞게 정렬합니다.

특징


• 피벗의 위치는 유지하고 싶지만, 특정 기울어진 면과 수평/수직을 맞추고 싶을 때 사용합니다



---

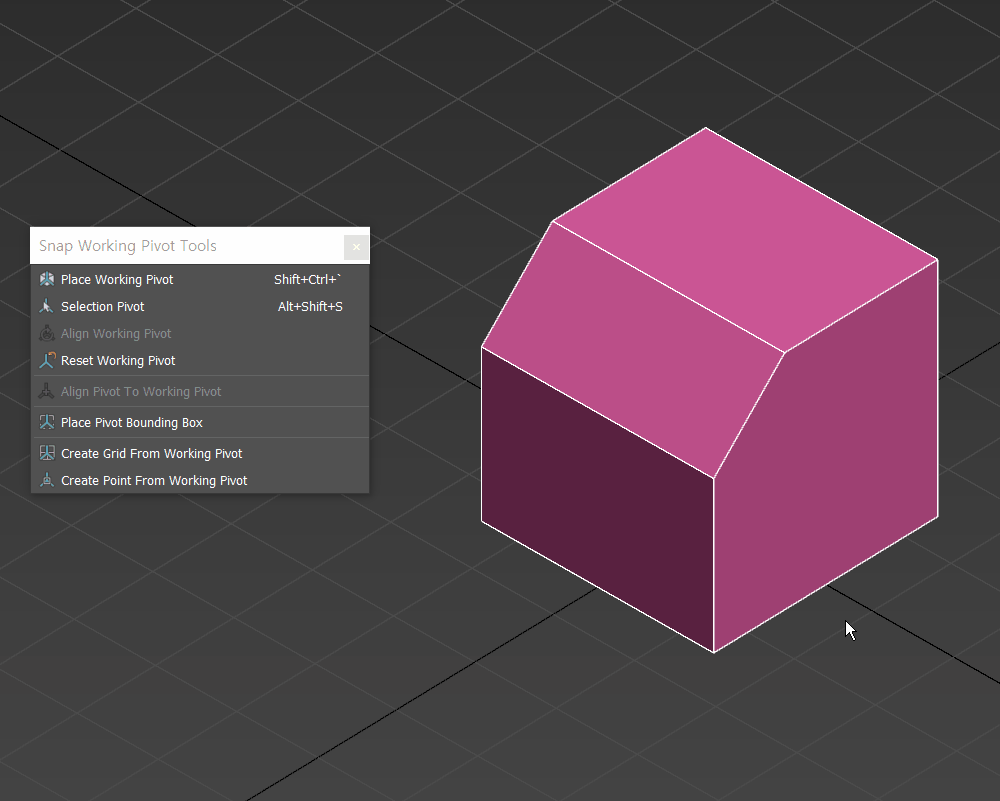

Reset Working Pivot

현재 설정된 Working Pivot을 제거하고 초기 상태로 되돌리는 기능입니다.
작업 중 기준점이 꼬였을 때 반드시 한 번 정리해 주는 용도로 사용됩니다.

주의점

• Reset은 Working Pivot만 초기화하며, 오브젝트의 실제 Pivot에는 영향을 주지 않습니다.

---

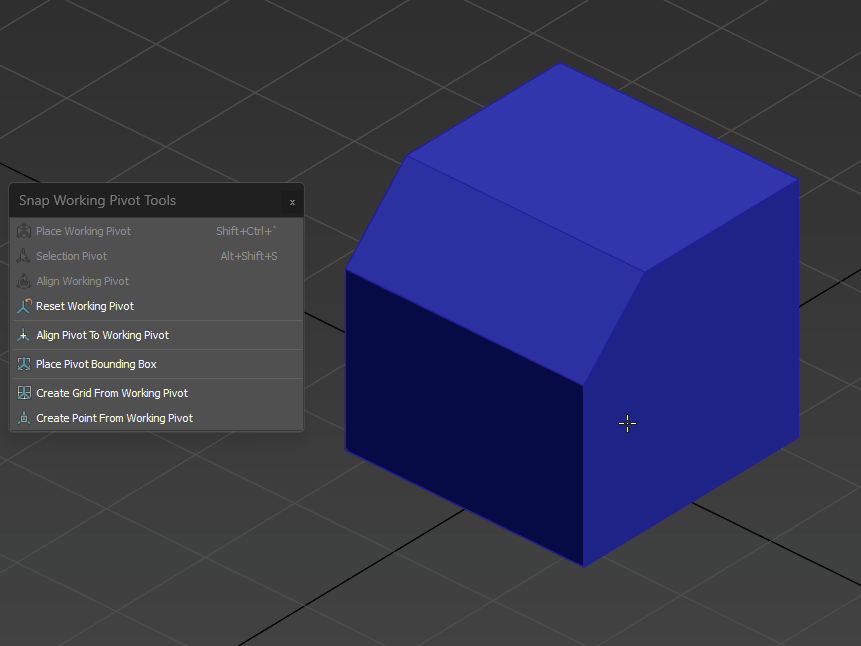

Align Pivot to Working Pivot

오브젝트의 실제 Pivot을 Working Pivot 위치와 방향으로 정렬합니다.
즉, 임시 기준이었던 Working Pivot을 정식 Pivot으로 확정하는 단계입니다.

특징:

• "Hierarchy -> Affect Pivot Only"를 수동으로 조절할 필요 없이, 워킹 피벗으로 위치를 잡고 이 버튼 한 번으로 실제 피벗을 확정 지을 수 있어 매우 편리합니다.

활용 예시

• 작업이 끝난 후, 최종 피벗 위치를 정확히 반영
• 엔진(Unity, Unreal)으로 넘기기 전 Pivot 정리

---

Place Pivot Bounding Box

오브젝트의 Bounding Box 기준으로 Pivot을 배치하는 기능입니다.
배치 위치

• 중앙
• 상/하/좌/우/앞/뒤 면 기준

활용 예시

• 바닥 기준 피벗 정렬
• 박스형 오브젝트 정렬 작업
• 프리팹 제작 전 피벗 통일

---

Create Grid From Working Pivot


현재 워킹 피벗의 위치와 방향을 기준으로 새로운 그리드(Grid Helper)를 생성합니다.

특징

• 기울어진 면을 바닥 삼아 새로운 모델링을 시작해야 할 때, 이 기능을 쓰면 해당 면이 '0 좌표 바닥'인 것처럼 작업할 수 있습니다.
• 로컬 축에 맞는 Grid 생성
• 비스듬한 구조물에서도 정확한 스냅 가능

활용 예시

• 기울어진 구조물 위에서 추가 모델링
• 복잡한 각도의 설비 구조 작업

---

Create Point From Working Pivot

현재 Working Pivot 위치에 Point Helper 오브젝트를 생성합니다.
주요 용도

• 기준점 저장
• 더미(Dummy) 또는 링크 구조용 기준 생성
• 애니메이션, 리깅 작업 시 참조점 확보

---

Snap Working Pivot Tools를 써야 하는 이유

• Pivot을 망가뜨리지 않고 정밀 작업 가능
• CAD 변환 모델, 복잡한 산업용 모델에 특히 유리
• 정렬·회전·스냅 정확도 향상
• 임시 기준 → 최종 Pivot 확정까지 흐름이 명확

---

정리

Snap Working Pivot Tools는 단순한 보조 기능이 아니라,
정밀 모델링과 산업용 3D 작업에서 필수적인 작업 기준 제어 도구입니다.
특히 다음과 같은 작업을 자주 한다면 적극적으로 활용하는 것이 좋습니다.

• CAD 데이터 기반 모델 수정
• 기계·설비·산업용 제품 모델링
• 엔진 연동을 고려한 Pivot 정리 작업

Working Pivot을 잘 다루는 것만으로도 작업 속도와 결과 품질이 눈에 띄게 달라집니다.
