제품 사용설명서나 산업 장비 매뉴얼을 보다 보면, 사진이 아닌 선으로 정리된 그림을 자주 보게 됩니다.
내부 구조가 한눈에 보이거나, 부품이 분해된 형태로 표현된 이미지들인데요.
이러한 그림을 통틀어 테크니컬 일러스트레이션이라고 합니다.
테크니컬 일러스트레이션은 단순히 그림을 그리는 작업이 아닙니다.
사용자가 제품의 구조와 기능을 빠르게 이해할 수 있도록 정보를 정리해 전달하는 전문적인 시각 표현 방식입니다.
이 글에서는 테크니컬 일러스트레이션의 개념부터 활용 분야, 표현 방식, 제작 과정까지 단계적으로 정리해보겠습니다.
테크니컬 일러스트레이션의 개념
테크니컬 일러스트레이션은 기계, 제품, 구조물, 시스템 등의 형태와 작동 원리를 정확하게 전달하기 위해 제작되는 설명용 일러스트입니다. 감성이나 분위기 표현이 중심이 되는 일반 일러스트와 달리, 구조적 정확성과 정보 전달력이 가장 중요합니다.
사진과의 가장 큰 차이는 실제 모습을 그대로 보여주는 것이 아니라, 설명에 필요한 정보만 선별해 표현한다는 점입니다. 불필요한 요소는 제거하고, 사용자가 꼭 이해해야 할 구조와 흐름만 남겨 가독성을 높입니다.
이러한 특성 때문에 테크니컬 일러스트레이션은 설명서, 매뉴얼, 기술 문서에서 핵심적인 역할을 합니다.
왜 사진 대신 테크니컬 일러스트를 사용할까
사진은 현실적인 정보를 제공하지만, 모든 상황에서 효과적인 수단은 아닙니다.
내부 구조가 보이지 않거나, 반사와 그림자 때문에 형태가 불분명해지는 경우도 많습니다.
또한 제품이 출시 전 단계이거나 시제품만 존재하는 경우에는 촬영 자체가 어려울 수 있습니다.
테크니컬 일러스트레이션은 이러한 한계를 보완합니다.
- 내부 구조와 작동 원리를 자유롭게 표현할 수 있습니다
- 특정 부품이나 동작만 선택적으로 강조할 수 있습니다
- 흑백 인쇄나 소형 인쇄물에서도 가독성이 유지됩니다
- 언어가 달라도 그림만으로 이해가 가능합니다
이 때문에 글로벌 제품 매뉴얼이나 산업 장비 설명서에서는 사진보다 테크니컬 일러스트가 더 많이 사용됩니다.
테크니컬 일러스트레이션의 주요 표현 방식
라인 아트 방식
색상을 최소화하고 선 위주로 구조를 표현하는 방식입니다. 가장 기본적인 테크니컬 일러스트 형태로, 사용설명서와 매뉴얼에서 가장 많이 활용됩니다. 인쇄 비용이 낮고 정보 전달력이 뛰어납니다.
분해도 표현

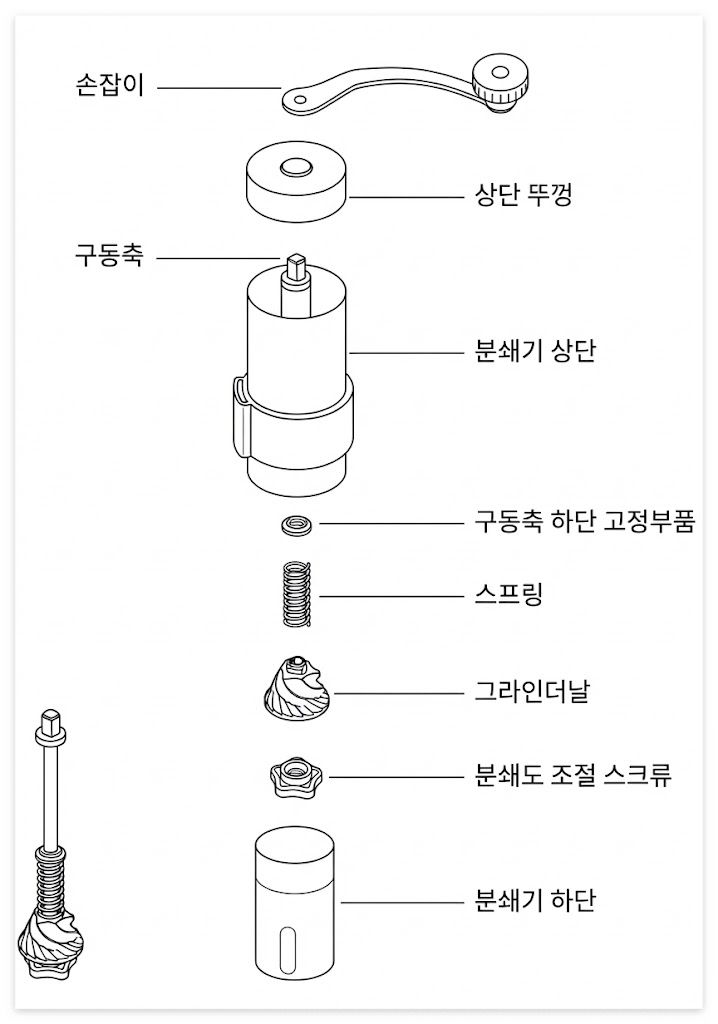

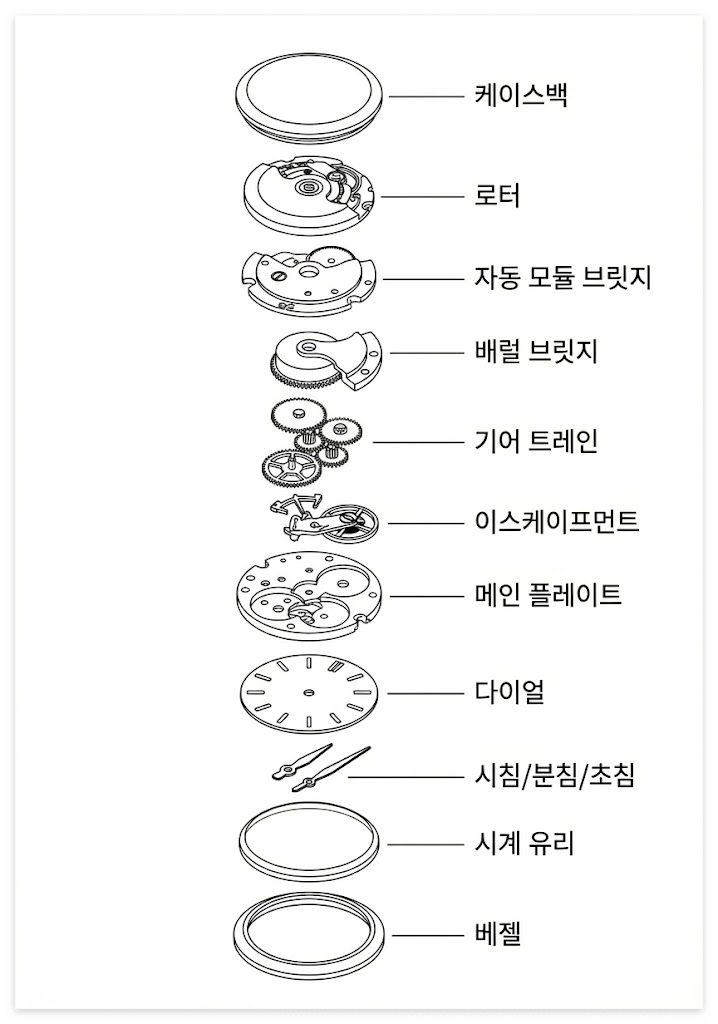

제품을 구성하는 부품을 분리해 배치하는 방식입니다. 각 부품의 위치와 조립 순서를 직관적으로 이해할 수 있어 조립 가이드나 부품 설명에 자주 사용됩니다.
단면도 및 내부 구조 표현

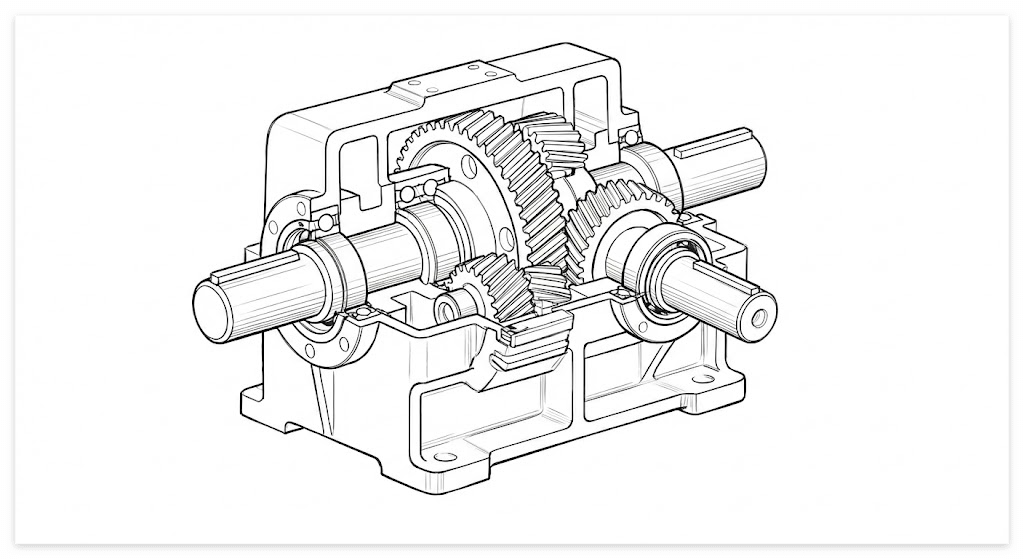

외부에서는 보이지 않는 내부 구조나 작동 원리를 설명할 때 사용됩니다. 절단된 단면을 통해 구조를 명확하게 전달할 수 있습니다.
아이소메트릭 표현

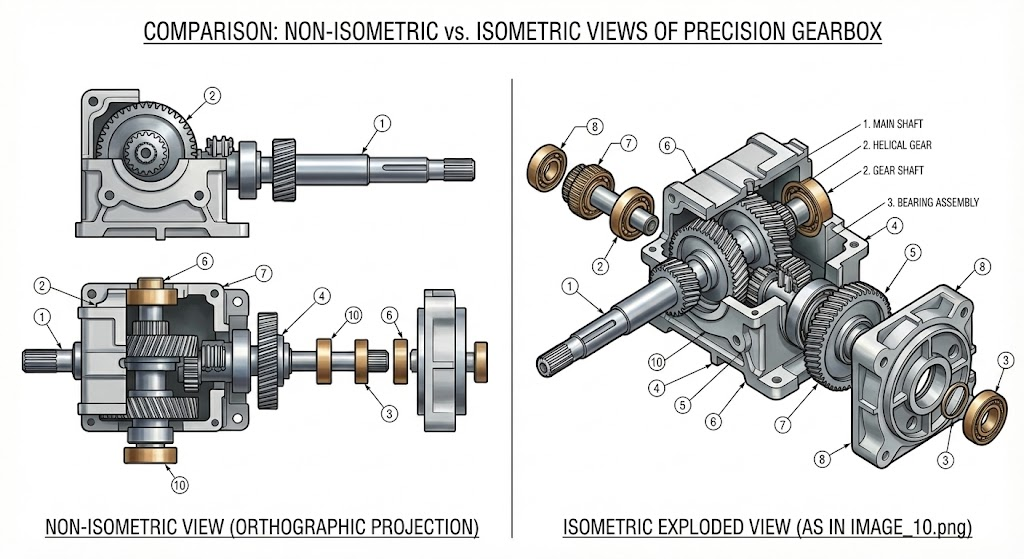

원근 왜곡 없이 입체 구조를 표현하는 방식입니다. 실제 비율을 유지하면서 구조를 이해하기 쉬워 산업 장비나 기계 설명에 적합합니다.
테크니컬 일러스트레이션의 활용 분야
테크니컬 일러스트레이션은 다양한 산업 분야에서 활용됩니다.
- 가전제품, 전자제품 사용설명서
- 산업 장비 및 건설 기계 매뉴얼
- 자동차 및 부품 설명 자료
- 의료기기 설명서
- 특허 도면, 기술 제안서
- 설치 가이드, 유지보수 매뉴얼
특히 구조가 복잡하고 사용 방법이 중요한 제품일수록 테크니컬 일러스트레이션의 중요성은 더욱 커집니다.
테크니컬 일러스트 제작 과정
실무에서는 보통 다음과 같은 흐름으로 작업이 진행됩니다.
- 먼저 3D 모델이나 CAD 데이터를 기반으로 전체 구조를 파악합니다.
- 이후 설명이 필요한 각도에서 뷰를 추출하거나 분해 상태를 구성합니다. 이 단계에서는 3ds Max, Rhino 같은 3D 툴이 자주 활용됩니다.
- 다음으로 추출된 이미지를 기반으로 일러스트레이터에서 선을 정리합니다. 불필요한 디테일을 제거하고, 설명에 필요한 구조만 남기며 선 굵기와 간격을 조정해 가독성을 높입니다.
- 마지막으로 매뉴얼이나 문서 레이아웃에 맞게 배치하고, 번호 표기와 설명 텍스트를 함께 구성합니다.
테크니컬 일러스트레이션이 중요한 이유
테크니컬 일러스트레이션은 단순한 보조 이미지가 아닙니다. 제품 이해도를 높이고, 사용 오류와 A/S 발생률을 줄이며, 브랜드의 전문성과 신뢰도를 높이는 역할을 합니다.
설명서의 완성도가 곧 제품의 완성도로 인식되는 경우가 많은 만큼, 테크니컬 일러스트레이션의 품질은 매우 중요합니다.
1. 복잡한 구조의 시각적 단순화
제품의 내부 구조나 복잡한 조립 과정을 텍스트로만 설명하면 사용자는 큰 피로감을 느낍니다.
테크니컬 일러스트레이션은 불필요한 질감이나 배경을 제거하고 제품의 형태와 라인에 집중하게 함으로써, 복잡한 기계 구조도 한눈에 이해할 수 있는 직관성을 제공합니다.
2. 언어 장벽을 넘는 보편적 언어
글로벌 시장에 제품을 출시할 때, 수많은 언어로 번역하는 작업은 비용과 시간이 많이 소요됩니다.
잘 그려진 분해도(Exploded View)나 단계별 가이드 이미지는 언어와 관계없이 전 세계 누가 보더라도 동일한 정보를 전달할 수 있는 '세계 공용어' 역할을 합니다.
3. 정확한 정보 전달 및 안전사고 예방
실제 사진은 조명이나 반사, 주변 사물 때문에 강조하고 싶은 부분이 명확히 보이지 않을 수 있습니다.

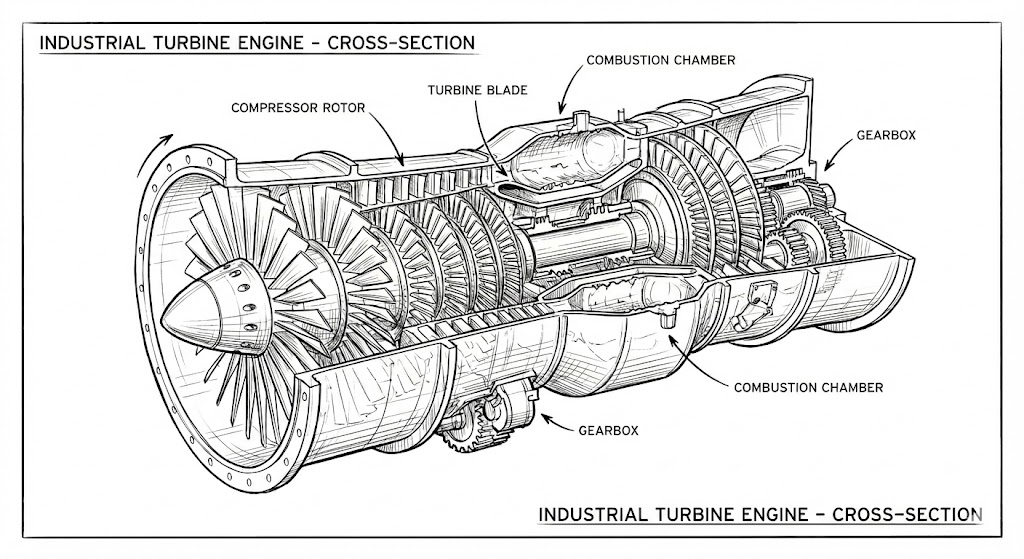

테크니컬 일러스트레이션은 특정 부품을 강조하거나, 보이지 않는 내부 투시도(Cutaway)를 통해 정확한 조립 위치와 방향을 제시합니다. 이는 오작동을 방지하고 사용자의 안전을 지키는 데 결정적인 기여를 합니다.
4. 조립 및 유지보수의 효율성 증대

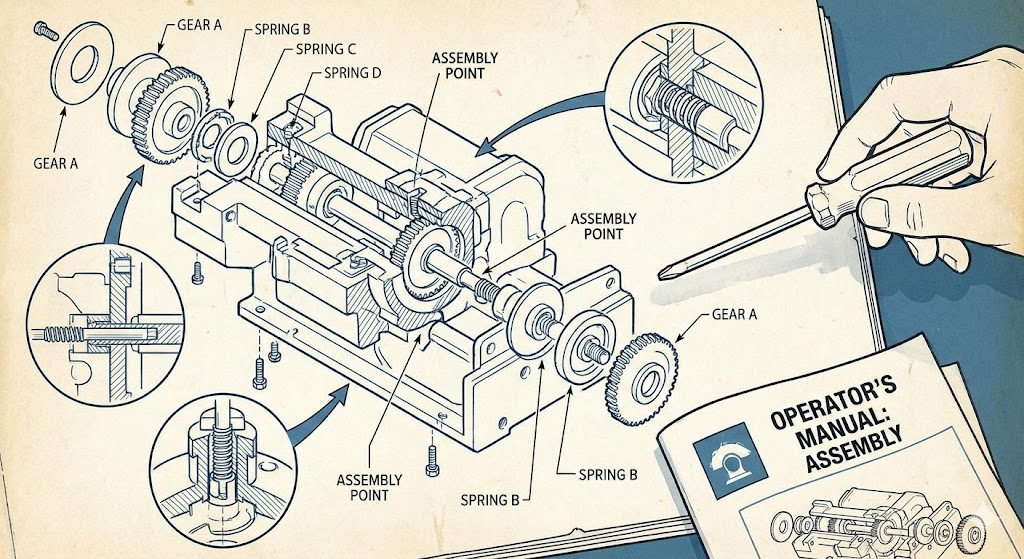

사용자가 제품을 처음 조립하거나 부품을 교체할 때, 각 부품의 상관관계를 보여주는 일러스트레이션은 시행착오를 획기적으로 줄여줍니다. 특히 아이소메트릭(Isometric) 기법을 활용한 도면은 공간감을 명확히 전달하여 설치 시간을 단축시키는 효과가 있습니다.
5. 브랜드의 전문성과 신뢰도 향상
정돈된 라인과 일관된 스타일의 일러스트레이션이 담긴 매뉴얼은 제품의 완성도를 높여줍니다.
사용자는 잘 만들어진 매뉴얼을 보며 "이 회사는 사소한 부분까지 신경을 쓰는구나"라는 인상을 받게 되며,
이는 곧 브랜드에 대한 신뢰와 전문성으로 이어집니다.
테크니컬 일러스트레이션은 보기 좋은 그림을 넘어, 정보를 정확하게 전달하는 기술 문서의 핵심 요소입니다.
초보자에게는 이해를 돕는 안내서가 되고, 전문가에게는 신뢰할 수 있는 기술 자료가 됩니다.
제품 매뉴얼이나 산업 장비 설명 자료를 제작하고 있다면, 테크니컬 일러스트레이션의 역할과 가치를 한 번쯤은 꼭 짚고 넘어가시는 것이 좋습니다.
