제품 디자인, 시각화, AR·VR 콘텐츠 제작 환경에서는 대용량 CAD 데이터를 빠르고 효율적으로 다루는 능력이 점점 더 중요해지고 있습니다.
설계 데이터를 그래픽 작업용 데이터로 변환하는 과정은 아직 AI로도 완전히 자동화할 수 없는 영역이죠.
그래서 다양한 최적화 툴들이 사용되고 있지만, 실제 작업 현장에서 특히 높은 활용도를 보이는 프로그램이 바로 Pixyz Studio입니다.
CAD 데이터를 정리하고 최적화하는 과정에서 어려움을 경험하고 계신다면, 이 툴이 큰 도움이 되실 것입니다.
Pixyz Studio란 무엇인가요?
Pixyz Studio는 복잡한 CAD 데이터를 경량화·정리·변환하는 데 특화된 전문 소프트웨어입니다. 다양한 산업에서 생성되는 대규모 CAD 모델을 시각화용 3D 모델로 변환하는 역할에 최적화되어 있으며, 특히 Unity, Unreal Engine, 3ds Max, Maya 등 실무에서 많이 사용하는 3D 툴과의 호환성이 뛰어나다는 점이 가장 큰 장점입니다.
특히 다음과 같은 경우에 효과적입니다.
- CAD 모델을 폴리곤 모델로 변환해야 할 때
- AR/VR·실시간 렌더링용으로 최적화된 경량 모델이 필요할 때
- CAD 파일이 너무 무거워서 일반 3D 툴에서 열리지 않을 때
- 제조업·엔지니어링 쪽 모델을 마케팅용, 메뉴얼용, 시뮬레이션용으로 활용해야 할 때
https://unity.com/kr/products/unity-asset-transformer-studio
Unity Asset Transformer Studio: 3D 데이터 및 CAD 최적화 | Unity
유용한 테셀레이션 알고리즘이 포함된 고유한 3D 데이터 준비 툴인 Unity Asset Transformer Studio를 통해 CAD 데이터를 가볍고 최적화된 메시로 변환할 수 있습니다.
unity.com
공식 명칭이 바뀐건지 유니티 홈페이지에서는
Unity Asset Transformer Studio
최고의 CAD 데이터 준비 및 최적화 소프트웨어. 실시간 3D 사용 및 시각화 시나리오를 위해 최적화된 모델을 익스포트합니다. (이전 이름: Pixyz Studio)
이렇게 소개하고 있습니다.
주요 기능 한눈에 보기

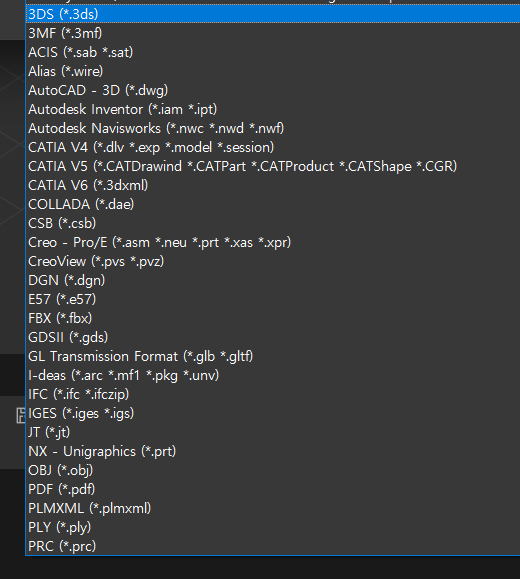

1. 폭넓은 CAD 포맷 지원
Pixyz Studio는 대부분의 전문 CAD 소프트웨어 포맷을 지원합니다.
CATIA, SolidWorks, NX, Creo, STEP, IGES 등
이 덕분에 거의 모든 제조업 기반 모델을 문제 없이 읽어올 수 있다는 것이 실무에서 느끼는 가장 큰 장점입니다.
아래 이미지를 보시면 실제로 호환되는 파일들을 확인하실 수 있습니다.
2. 강력한 메쉬 최적화 기능
Pixyz Studio를 사용할 수 밖에 없는 핵심 이유입니다.
CAD 원본 파일을 불러와서 오류를 수정하고(Repair CAD), mesh의 형태로 바로 만들어줍니다.(Tessellate)
그 다음 원하는 정도로 폴리곤 수를 조절(Decimation) 할 수 있습니다.
- Decimation(폴리곤 자동 감소)
- Remeshing(새로운 균일 메쉬 생성)
- UV 생성 기능
- 중복 파트 정리 및 통합 기능(Auto Merge)
특히 수십만~수백만 폴리곤짜리 모델을 부드럽고 빠르게 줄여준다는 점에서 일반 3D 프로그램보다 훨씬 강력한 효율을 제공합니다.
3. Part 규칙 기반 정리 기능
복잡하게 얽혀 있는 CAD 데이터를 규칙적으로 분석하고 다음과 같은 자동 정리를 지원합니다.
단계별 또는 선택한 오브젝트를 자동 Merge도 가능합니다.
- 이름 규칙 기반 정렬·정리
- 중복 파트 탐지 및 제거
- 계층 구조(Hierarchy) 자동 재정렬
실제 현업에서 수백~수천 개 파트로 구성된 CAD를 다뤄보신 분이라면 이 기능의 중요성을 금방 느끼실 것입니다.
4. Unity 실시간 엔진과의 연동
Pixyz는 Unity가 2018년에 Pixyz Software를 인수하면서 완전히 Unity 생태계 안으로 들어왔기 때문에 Unity와 가장 깊게 연동되는 CAD 변환·최적화 솔루션 입니다.
Pixyz Studio는 Unity 기반의 Pixyz Plugin과 함께 사용할 때 가장 강력한 성능을 보여줍니다.
- Unity에서 즉시 사용 가능한 FBX/HDRP/URP 최적화 모델 출력
- 엔진용 Level of Detail(LOD) 자동 생성
- 머티리얼 자동 매핑
AR/VR 프로젝트를 많이 진행하신다면 Pixyz의 효율을 크게 체감하실 수 있을 것입니다.
언제 Pixyz Studio가 정말 유용할까요?
실제로 다음과 같은 상황에서 Pixyz Studio는 작업 시간을 획기적으로 단축시켜줍니다.
- CAD 원본이 너무 무거워서 다른 툴에서 열리지 않을 때
- 메뉴얼·카탈로그용 라인 일러스트를 제작할 때 3D 모델을 단순화해야 할 때
- Unity/Unreal로 임포트했는데 트리 구조를 정리하고 경량화가 필요할 때
- 3ds Max나 Blender로 변환하려는데 정리되지 않은 CAD를 폴리곤으로 바꿔야 할 때
특히 제품 라인업이 많은 기업이나, 매뉴얼·전시용 애셋을 반복해서 제작하는 팀에서는 필수 툴이라고 볼 수 있습니다.
Pixyz Studio의 장단점
장점
- 다양한 CAD 포맷을 안정적으로 열 수 있음
- 메쉬 최적화 기능이 매우 뛰어남
아주 강력합니다. 게임 엔진에 사용은 어렵겠지만 다양하게 최적화 작업을 간단하게 할 수 있습니다. - CAD 정보를 그대로 유지한 상태로 폴리곤 변환 가능
- 실시간 엔진용 내보내기 기능 우수
- 반복 작업 자동화를 위한 Python API 지원
단점
- 구독형 라이선스 비용이 비교적 높은 편
최대 단점입니다. 제가 생각하는 기준 가격이 너무 사악합니다.
고성능 GPU·CPU를 필요로 하는 경우가 있음 - CAD 지식이 없는 경우 기능 이해가 처음엔 조금 어렵게 느껴질 수 있음
- 1PC 최대 두개의 Pixyz Studio 플로팅까지만 가능.
이 부분도 정말 안좋습니다. CAD 최적화 작업을 하다보면 여러개의 창을 띄워놓고 비교할 일이 많는데 최대 2개까지만 실행 가능합니다.
가격 보이시나요? 연 구독료가 공식 홈페이지 기준 350만원이 넘습니다.
오히려 3ds max 연간 구독료가 더 저렴합니다.
Pixyz Studio는 CAD 기반의 모든 3D 제작 워크플로우에서 시간을 절약해주는 강력한 툴입니다.
특히 AR/VR, 시각화, 메뉴얼 제작, 실시간 렌더링이 필요한 작업자라면 Pixyz Studio 도입만으로도 작업 효율이 눈에 띄게 높아지실 것입니다. 다만 가격이 너무 사악하죠.
앞으로 Pixyz Studio를 활용한 작업 팁이나 최적화 방법들도 차차 소개해드리겠습니다.
감사합니다.
